CLRM系列新型擺式輥磨機:主要適用干加工莫氏硬度6以下，濕度在6％以下的各種非易燃易爆礦產物科的磨粉加工;在冶金、建材、化工、礦山、高速公路建設等行業有著廣泛的應用。成品顆?？稍?0-325目范圍內任意調節。主要加工物科如：石英石、長石、重晶石、方解石、石灰石、滑石、陶瓷、鐵礦石、碳化硅、鋁磯土、大理石、磷礦石、煤塊、礦渣等400余種物科。

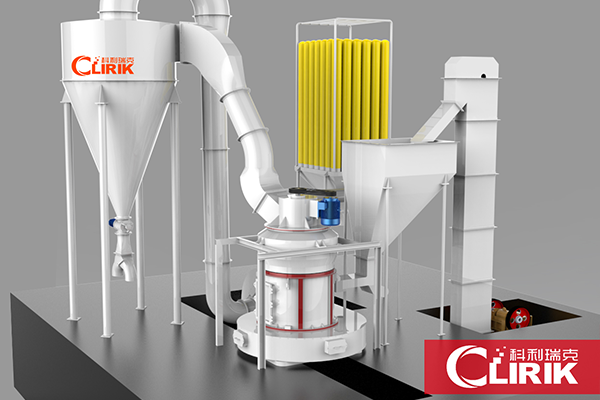

CLRM系列新型擺式輥磨機
CLRM系列新型擺式輥磨機部件組成:
新型懸輔磨標準的配置包含主機、減速機、選粉機、集粉器、除塵器、風機、電控柜和鏈接管道?？晒┻x配的配件有破碎機、斗式提升機、喂料機。
CLRM系列新型擺式輥磨機性能特點：
A.優化研磨總成，提高研磨效率
較之前磨粉機研磨壓力提升10%、研磨面積提升15- 20%，改善磨輥布局提升有效研磨空間效率。
B.三重減震結構設計確保設備穩定
設備底座，蝸殼風道，機體，研磨總成之前三重減震處理，有效杜絕震動傳遞，確保設備穩定輸出 。
C.新型葉輪變頻控制提升選粉效率
分析機葉輪從葉片式升級成輪式，通過變頻控制進行無級變速。成品細度范圍提升至80- 425目任意可調。
D.研磨裝置采用重疊式密封，密封性好

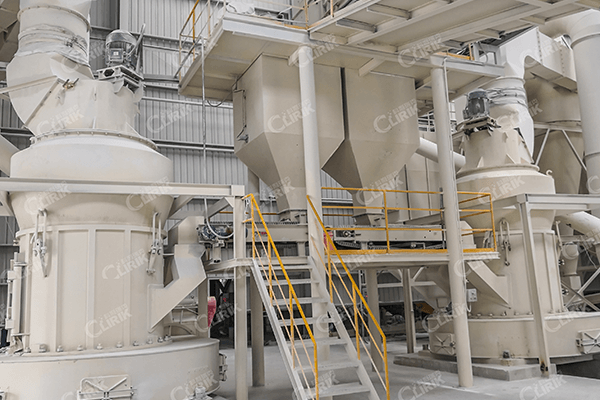

CLRM系列新型擺式輥磨機
CLRM系列新型擺式輥磨機工作原理：
超大塊狀物料經鄂式破碎機破碎到所需粒度后，由提升機將物科送至儲料斗，再經振動給料機將料均勻定量連續地送入主機磨室內進行研磨，粉磨后的細粉隨風機氣流經管道進入大旋風收集器內，進行分離收集，再經過粉閥排出即為成品細粉。氣流由大旋風收集器上端回風管吸入鼓風機。本機整個氣流系統是密閉循壞的，并且是在正負壓狀態下循環流動的。
CLRM系列新型擺式輥磨機產品參數：
規格型號 | 磨輥Roller | 磨環Ring | 主機轉速 Shaft | 進料粒度Feeding Size (mm) | 成品細度mesh | 電機Motor(kw) | 產量Capacity(t/h) | ||
數量Qty(pcs) | 尺寸Size(mm) | 內徑 | 高度H(mm) | ||||||
CLRM9720 | 3--4 | Φ320*200 | 972 | 200 | 145 | ＜20 | 80-500 | 45*15*37 | 1--7 |
CLRM1280 | 3 | Φ370*240 | 1170 | 240 | 125 | ＜20 | 80-400 | 75*15*55 | 2--12 |
CLRM1300 | 4 | Φ410*280 | 1270 | 280 | 112 | ＜20 | 80-400 | 110*22*90 | 3--15 |
CLRM1620 | 4 | Φ450*300 | 1500 | 300 | 102 | ＜20 | 80-400 | 160*30*132 | 5--20 |
CLRM1720 | 4 | Φ510*300 | 1720 | 300 | 92 | ＜35 | 80-325 | 250*45*185 | 6--25 |
CLRM1700A | 4 | Φ510*300 | 1580 | 300 | 102 | ＜30 | 80-325 | 185*37*160 | 6--25 |
CLRM1900A | 4 | Φ600*300 | 1780 | 300 | 92 | ＜35 | 80-325 | 250*45*220 | 8-32 |
CLRM2150 | 4 | Φ600*300 | 1980 | 300 | 85 | ＜35 | 80-325 | 315*45*280 | 12-35 |
注：上表格中電機表格數據如 “ 45*15*37" ，表示主機電機*分析機電機*風機電機功率。
Note: For the motor data in the above sheet such as "45*15*37" means the main motor*classifier motor*blower motor.
